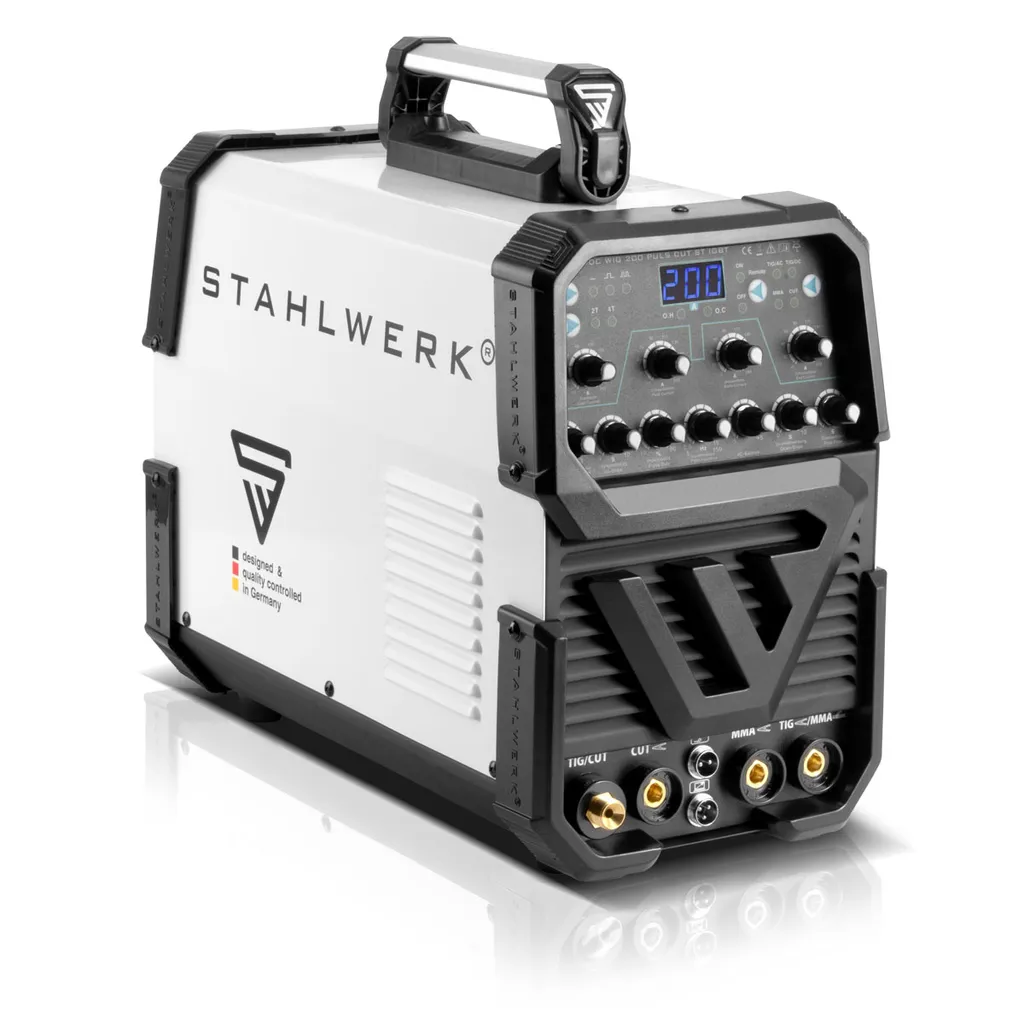

STAHLWERK AC/DC WIG 200 Puls Mit Plasma Schweißgerät Mit CUT Funktion

AC/DC WIG 200 Puls mit Plasma ST

STAHLWERK AC/DC WIG 200 Puls mit Plasma ST, Schweißgerät mit 200 Ampere WIG & MMA, viele Schweißparameter einstellbar, ALU & Dünnblech geeignet, Kombigerät mit 50 Ampere CUT-Funktion.



Eigenschaften

• AC/DC WIG Schweißen – Wechselstrom (AC) und Gleichstrom (DC). Schweißen von nahezu allen Metallen, wie Stahl, Edelstahl, Aluminium, Kupfer uvm.
• 3 in 1 Kombigerät – WIG & MMA schweißen ist bis 200A möglich, Plasmaschneiden bis 50A.
• Plasma / CUT – Mittels Strom wird ein Plasmastrahl erzeugt, der das Material aufschmilzt, welches dann mit Druckluft abgetragen wird.  So lassen sich mühelos alle leitenden Metalle wie z.B. Normstahl, Edelstahl, Kupfer, Aluminium, Titan u.v.m. präzise schneiden.
• Gasvor- und -nachlauf (WIG) – schonen die Wolframelektrode vor zu hohem Verschleiß und schützen die Schweißnaht vor Oxidation. Die Parameter können individuell und separat eingestellt werden. Sie geben an, wie lange vor und nach der Zündung Gas strömen soll.
• Schnittstärke – Trennschnitte sind materialabhängig bis zu 12 mm möglich. Baustahl ST37 bis 12 mm, V2A oder V4A bis 8 mm, Aluminium bis 5 mm.
• Umfangreiche Pulsfunktion – WIG PULS – verhindert das Durchbrennen von Materialien und mindert Verformung durch Hitze, besonders geeignet zum Schweißen dünner Platten, deren Werkstoff nur wenig erhitzt werden darf. Einstellbare Parameter sind: Impulsstrom, Impulsweite, Impulsfrequenz, Long- und Shortpuls.
• IGBT Technologie – Neuste und modernste Transistoren Technologie ermöglicht Hochleistung beim Schweißen! Kein Trafo, kein MOSFET, modernste IGBT!
• Leichte & Kompakte Bauweise – nur 13 kg Gewicht und Maße von 430 x 210 x 370 mm. Innovative IGBT Transistoren sparen Platz und Gewicht im Vergleich zur alten MOSFET Technologie. Kein schweres Tragen mehr!
• HF Zündung – ermöglicht eine berührungslose Zündung und sorgt für ein wesentlich besseres Schweißergebnis. Kein LIFT ARC, keine Streichzündung!
• Höchste Effizienz & Leistung – Einphasenwechselstrom (230V) versorgt das Gerät und erlauben eine Ausgabeleistung von echten 200 Ampere.
• Smartkühlung & Überhitzungsschutz – Modernste Technologie, ein integrierter Überhitzungsschutz und eine High Performance Kühlung ermöglichen das Abrufen der Maximalleistung.
• 2T/4T (WIG) – bestimmt die Steuerung der Betriebsart und bietet erweiterte Kontrolle über den Stromverlauf. Im 2T Modus bleibt die Hochfrequenzzündung (HF) solange aktiv, bis der Taster am Brenner losgelassen wird. Im 4T Modus wird nach einmaligem Drücken und Loslassen des Tasters der Lichtbogen gezündet. Nach erneutem Drücken und Loslassen wird die Zündung beendet. Einige Funktionen wie z.B. Stromabsenkung sind nur im 4T möglich.
• Stromanstieg/absenkung – verhindert die Bildung von Lunkerstellen (Endkrater) am Schweißnahtende.
• Kontaktzündung (CUT) – Hochfrequenz (HF) Kontaktzündung für ein erstklassiges Zündverhalten. Ein Streichen über das Werkstück genügt.
• Schneidstrom (CUT) – Stufenlose Einstellung von 15 bis 50 A.
• Luftnachlauf (CUT) – Nach Beendigung des Schneidvorgangs strömt automatisch Luft nach, um den Brenner zu kühlen und den Verschleiß der Düse und Elektrode zu mindern.
• AC-Balance – ist eine variable Einstellung zwischen dem Aufbrechen der Oxidschicht (-) und einem tieferen Einbrand (+). Diese hilft auf Eigenschaften verschiedener Materialien und Legierungen einzuwirken.

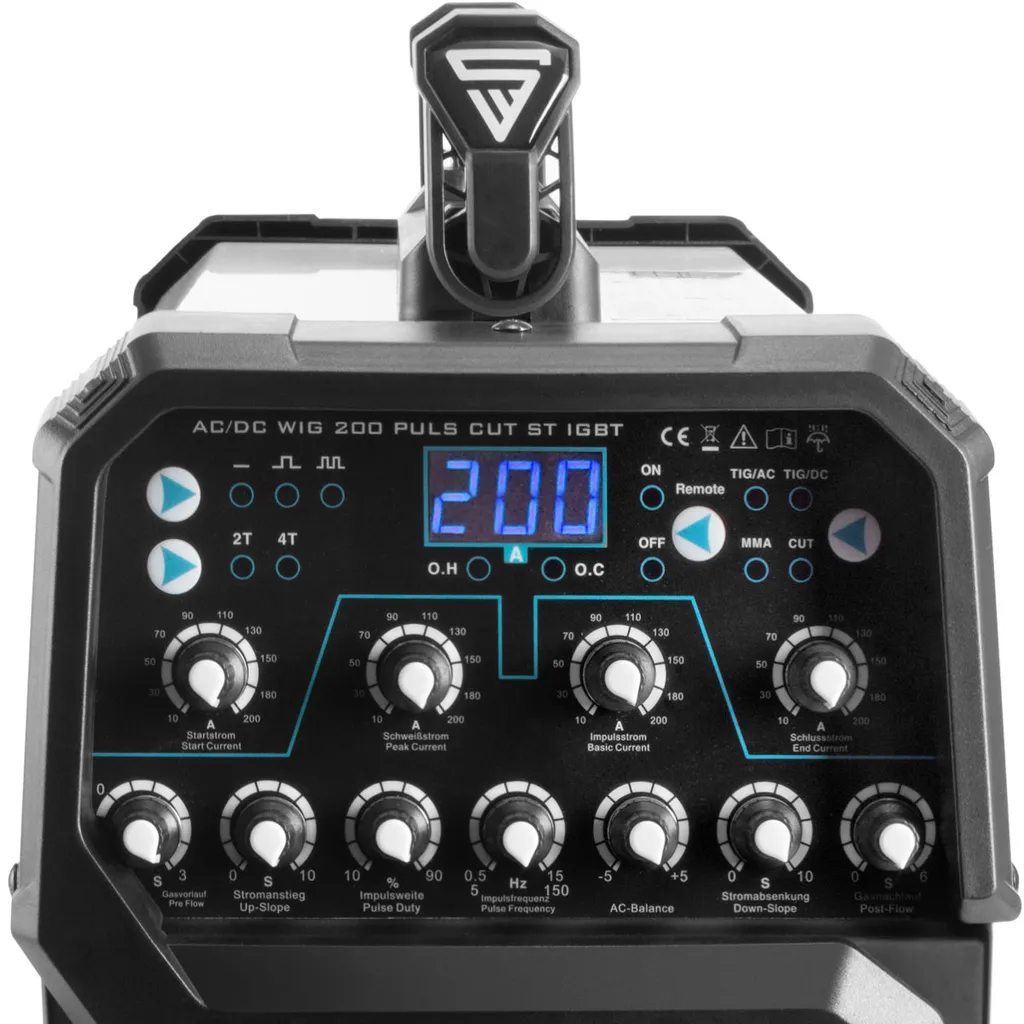

• Schweißstrom / Impulsstrom – Durch die beiden Knöpfe „Schweißstrom“ und „Impulsstrom“ kann man zwei unterschiedliche Stromstärken für einen Schweißvorgang einstellen, zwischen denen der Schweißstrom dann immer wechselt.
• Impulsweite – Mit der Impulsweite stellt man ein, wie lange der Schweißstrom die Stromstärke des Impulsstroms annimmt, bevor er wieder zur normalen Schweißstromstärke zurückpendelt.
• Impulsfrequenz – Die Impulsfrequenz legt fest, wie oft die Stromstärke in einem festgelegten Zeitabschnitt zwischen den beiden eingestellten Werten hin und her wechselt.
• Longpuls – Die Schweißnaht wird breiter, die Wärmezufuhr ist höher und der Einbrand ist tiefer.
• Shortpuls – Das Schweißbad lässt sich besser kontrollieren und die Gefahr ein Loch in das Blech zu schweißen ist geringer.
• Fußpedal – Fernsteuerbare Stromregelung über das Fußpedal (nicht im Lieferumfang enthalten). Der Fußsteuermodus bietet Ihnen den Vorteil, dass Sie den Strom auch während des Schweißvorgangs regeln können, wodurch Sie verschiedene Möglichkeiten für die Ausführung der Schweißarbeiten erhalten. Im Pedalmodus keine Pulsfunktion möglich. Der Maximalstrom wird am Gerät eingestellt. Das Fußpedal wird auf 10 gestellt. Beim betätigen des Fußpedals zündet das Gerät mit einem niedrigerem Strom als auf dem Display steht. Sobald das Fußpedal voll durchgedrückt ist, erreicht man den eingestellten Maximalstrom. Der Wert am Display ändert sich währenddessen nicht. Beispiele: Maximalstrom Display: 100A / Zündstrom durch Pedal: ca. 40A, Maximalstrom Display: 150A / Zündstrom durch Pedal: ca. 80A, Maximalstrom Display: 200A / Zündstrom durch Pedal: ca. 110A
• Hotstart – Automatische Spannungserhöhung beim Start für bessere Zündergebnisse.
• Anti-Stick – Automatisches Herunterfahren des Schweißstroms beim Klebenbleiben der Elektrode ermöglicht ein einfaches entfernen.
• WIG (Wolfram-Inert-Gas) – Schutzgasschweißen mit inerten/inaktiven Gasen wie z.B. Argon 4.6 (99,996 %). Zwischen Wolframelektrode und Werkstück entsteht in einer Argon Glocke ein Lichtbogen. Dieser Schmilzt das Material und den ggf. zugeführten Zusatzwerkstoff auf. Es entsteht eine Schweißnaht.
• MMA Elektrodenschweißen / ARC-Schweißen – ein universelles Schweißverfahren. Ein Lichtbogen bringt die Elektrode zum Schmelzen und bildet so die Schweißnaht. Es wird kein Schutzgas benötigt.
• Hinweis: Das Gerät ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches Niederspannungsversorgungssystem erfolgt. Es kann, sowohl durch leitungsgebundene als auch abgestrahlte Störung möglicherweise schwierig sein, in diesen Bereichen elektromagnetische Verträglichkeit sicher zu stellen.



Technische Daten

• Ausgangsstrom WIG / MMA: 10-200 A
• Ausgangsstrom CUT: 20-50 A
• Schutzart: IP21S
• Isolationsklasse: F
• Netzspannung: 230 V AC (+-15%) / 1 (einphasig)
• Netzfrequenz: 50/60 Hz
• Maximaler Netzstrom (I_1max) (WIG / MMA / CUT): 31,3 A / 32,0 A / 34,4 A
  Größter effektiver Netzstrom (I_1eff) (WIG / MMA / CUT): 16,5 A / 14,3 A / 15,2 A
• Gewicht: 13 kg
• Maße L x B x H (mm): 455 x 220 x 370
• Netzanschluss: SchuKo-Bauart CEE 7/7
• Normen: IEC 60974-1; EN 60974-10 (Class A)
• Luftdruck Plasmaschneider: 3,5 – 4 Bar
• Luftdurchfluss Plasmaschneider: min. 100 L/Min

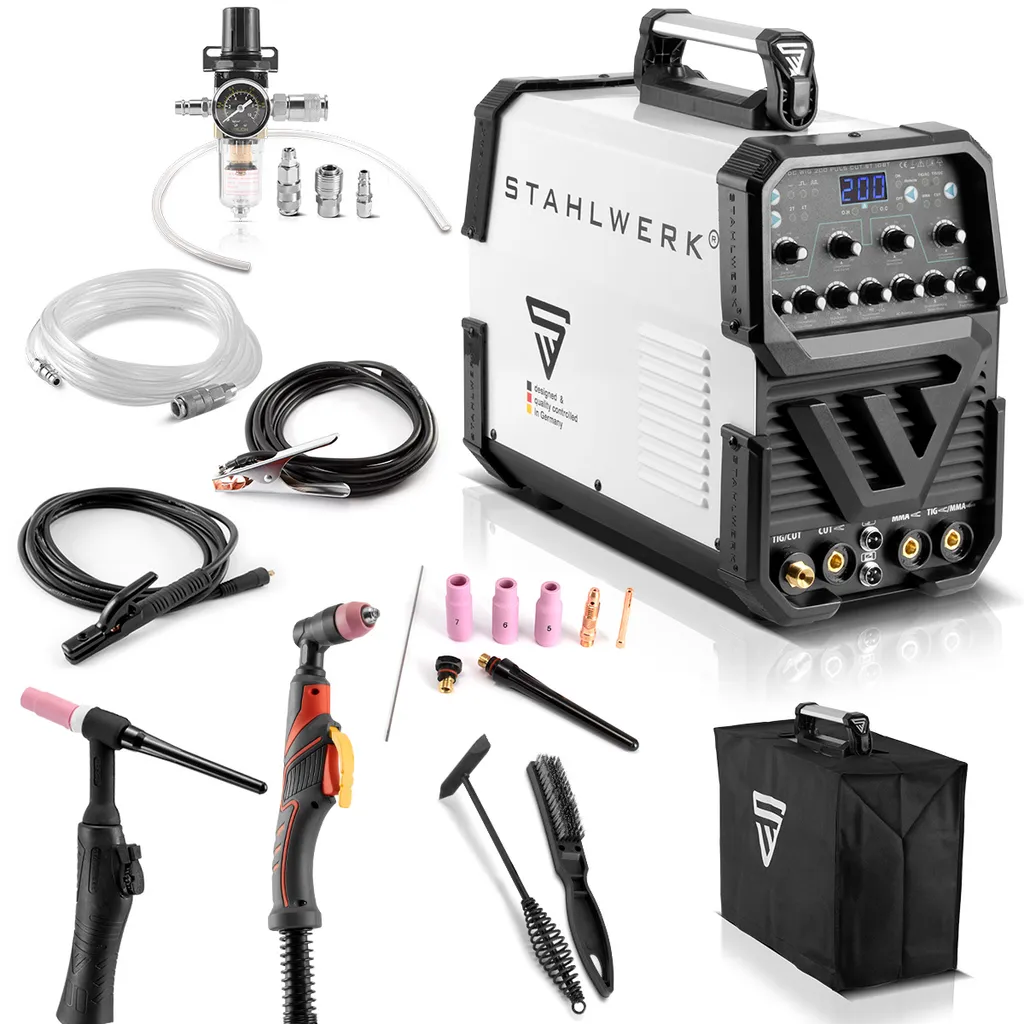

Lieferumfang

• STAHLWERK AC/DC WIG 200 Puls mit Plasma ST
• Profi WIG-Schweißbrenner „WP-26F“ / Schlauchpaket 3 Meter* mit flexiblem Brennerkopf und Knickschutz am Gasanschluss
• WIG TIG Zubehör-Set 8-teilig: 3 × Gasdüsen Größen: 5, 6, 7, 1 × Spannhülse Größe 1,6, 1 × Spannhülsengehäuse Größe 1,6, 2 × Brennerkappe – jeweils eine kurze und eine lange, 1 × universelle Wolframelektrode (* Vormontiertes Zubehör von der ildung des Schweißbrenners gehört zum 8-teiligen Set)
• Profi Plasmaschlauchpaket „AG-60/SG-55“ 3 Meter.
• Plasma-Zubehör-Set 3-teilig (dieses ist bereits auf dem Plasmabrenner vormontiert) : 1 × Plasmadüse, 1 × Plasmaelektrode, 1 × Keramikkappe
• Wasserabscheider mit Manometer und Snap-on Schnellkupplungen
• Verbindungsschlauch mit Snap-on Schnellkupplungen vom Gerät zum Wasserabscheider, inkl. 6 teiligem Anschlussset
• Massekabel 3 Meter
• Elektrodenhalter 3 Meter
• Schlackehammer
• Drahtbürste
• Gasverbindungsschlauch mit Schnellkupplung 5 Meter
• Schutzhülle
