STAHLWERK CTM-250 ST Kombi-Schweißgerät WIG + MIG/MAG + MMA/E-Hand + CUT/Plasma

STAHLWERK CTM-250 ST Kombi-Schweißgerät WIG + MIG/MAG + MMA/E-Hand + CUT/Plasma

STAHLWERK CTM-250 ST WIG + MIG/MAG + MMA / E-Hand Kombi-Schweißgerät mit 200 Ampere und 50 Ampere Plasma-Funktion, viele Schweißparameter einstellbar, Dünnblech geeignet, FLUX Fülldraht geeignet, Kombigerät, bis 14 mm Schneidleistung, für Blech, Edelstahl und Flugrost geeignet.



Eigenschaften

• DC WIG Schweißen – Gleichstrom (DC). Schweißen von nahezu allen Metallen, wie Stahl, Edelstahl, Kupfer, Messing u.v.m. Hinweis: Nicht für Aluminium geeignet – hierfür wird ein AC/DC Gerät benötigt.
• 4 in 1 Kombigerät – WIG + MIG/MAG + MMA / E-Hand schweißen bis 200 A möglich und 50 A Plasmafunktion.

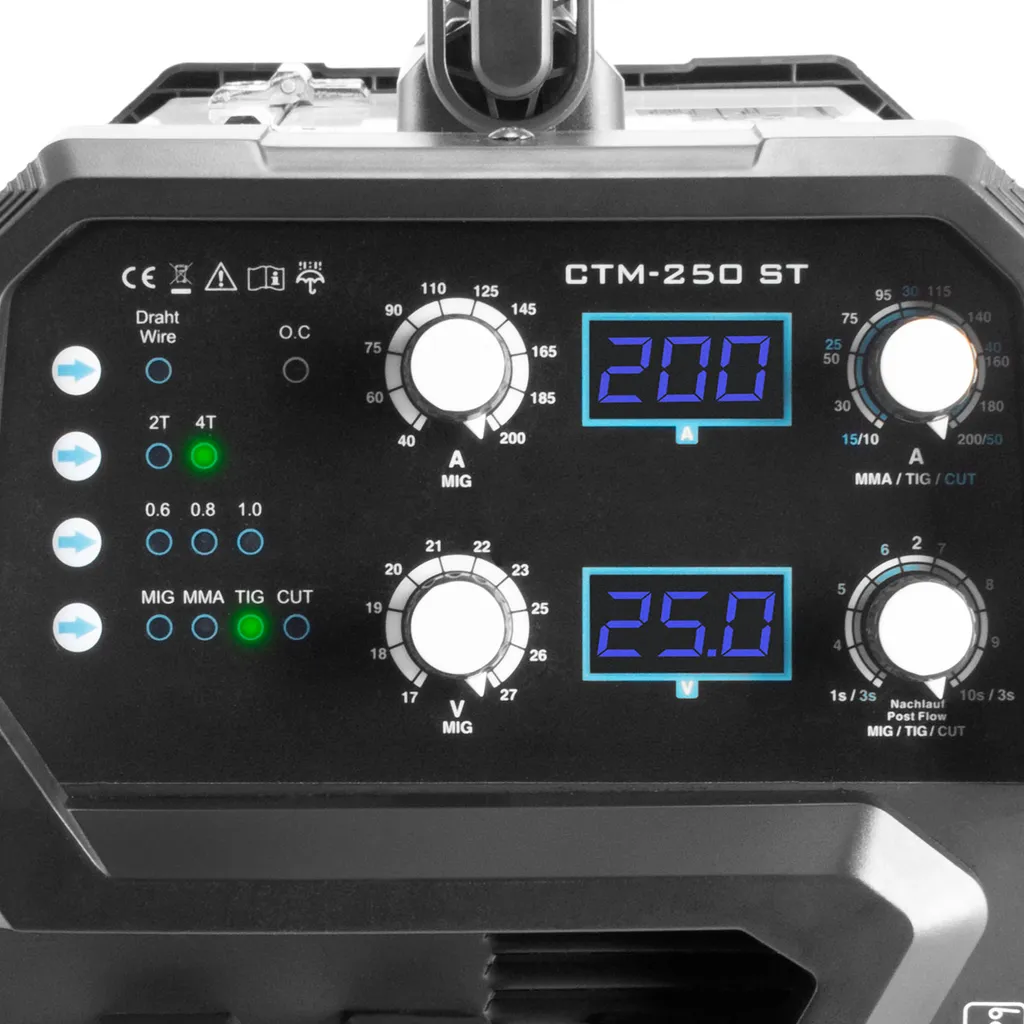

• 2T/4T (WIG/MIG) – bestimmt die Steuerung der Betriebsart und bietet erweiterte Kontrolle über den Stromverlauf. Im 2T Modus bleibt die Hochfrequenzzündung (HF) solange aktiv, bis der Taster am Brenner losgelassen wird. Im 4T Modus wird nach einmaligem Drücken und Loslassen des Tasters der Lichtbogen gezündet. Nach erneutem Drücken und Loslassen wird die Zündung beendet.
• Gasnachlauf (WIG) – schont die Wolframelektrode vor zu hohem Verschleiß und schützt die Schweißnaht vor Oxidation. Der Parameter kann individuell und separat eingestellt werden. Er gibt an, wie lange nach der Zündung Gas strömen soll.

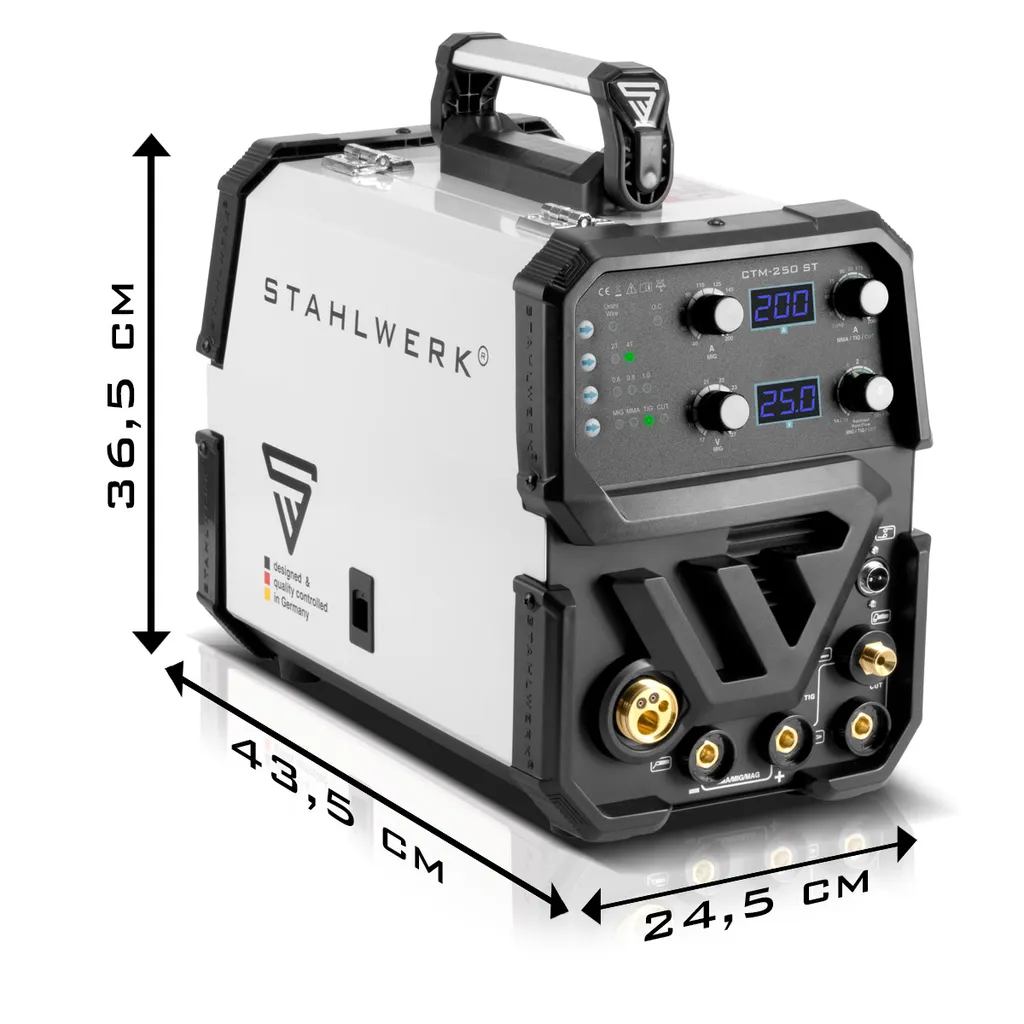

• Leichte & kompakte Bauweise – 14 kg Gewicht Maße von 445 x 240 x 345 mm. Innovative IGBT Transistoren sparen Platz und Gewicht im Vergleich zur alten MOSFET Technologie. Kein schweres Tragen mehr!
• HF Zündung (WIG) – ermöglicht eine berührungslose Zündung und sorgt für ein wesentlich besseres Schweißergebnis. Kein LIFT ARC, keine Streichzündung!
• Höchste Effizienz & Leistung – Einphasenwechselstrom (230V) versorgt das Gerät und erlaubt eine Ausgabeleistung von echten 200 Ampere für WIG + MIG/MAG + MMA.
• Smartkühlung & Überhitzungsschutz – Modernste Technologie, ein integrierter Überhitzungsschutz und eine High Performance Kühlung ermöglichen das Abrufen der Maximalleistung.
• WIG (Wolfram-Inert-Gas) – Schutzgasschweißen mit inerten/inaktiven Gasen wie z.B. Argon 4.6 (99,996 %). Zwischen Wolframelektrode und Werkstück entsteht in einer Argon Glocke ein Lichtbogen. Dieser Schmilzt das Material und den ggf. zugeführten Zusatzwerkstoff auf. Es entsteht eine Schweißnaht.
• MMA Elektrodenschweißen / ARC-Schweißen – ein universelles Schweißverfahren. Ein Lichtbogen bringt die Elektrode zum Schmelzen und bildet so die Schweißnaht.
• Hotstart – Automatische Spannungserhöhung beim Start für bessere Zündergebnisse.
• Anti-Stick – Automatisches Herunterfahren des Schweißstroms beim Klebenbleiben der Elektrode ermöglicht ein einfaches Entfernen.
• MIG/MAG – Metallschutzgasschweißen mit Gleichstrom (DC). Es kann mit inaktiven/inerten (MIG, z.B. Argon) oder mit aktiven (MAG, z.B. CO₂) Gasen geschweißt werden. Gas und Schweißdraht kommen aus dem Brennerkopf und ermöglichen Schweißarbeiten mit nur einer Hand durchzuführen.
• Fülldraht – all unsere Geräte der ST-Serie können Fülldraht (Flux-Cored-Wire) verwenden. Damit ist ein Schweißen ohne Schutzgas möglich. Hierzu kann das Gerät besonders leicht umgepolt werden.
• Automatischer Drahtvorschub – die Geschwindigkeit des Drahtvorschubs regelt sich automatisch über den eingestellten Schweißstrom und auch durch die Auswahl der verwendeten Drahtstärke am Gerät.
• Stromspannung (Volt) – Variable Spannungsregelung, um den Einbrand und das Abbrennen des Drahtes manuell anzupassen. Somit kann auf die verschiedenen Eigenschaften unterschiedlichster Materialen eingewirkt werden.
• Manueller Drahtdurchschub – kein Gasverlust oder mühsames Durchschieben des Drahtes mehr. Soll eine neue Drahtrolle durch das Schlauchpaket geführt werden, geschieht dies mit dem Drahtdurchschubknopf komplett automatisch.
• 4 Rollenantrieb – zuverlässiger und kraftvoller Drahtvorschub. Dank 4 Antriebsrollen werden auch dickere Drähte kontinuierlich und sicher gefördert.
• Drahtrolle – Handelsübliche Drahtrollen von 1kg bis 5kg können hier verarbeitet werden. Der Spulendorn kann 16mm & 50mm Spulen aufnehmen.
• Drahtantriebsrolle – durch den einfachen Wechsel der Antriebsrolle von 0,6mm, 0,8mm, 1,0mm & 1,2mm können verschiedene Drahtstärken verwendet werden.
• Plasma / CUT – Mittels Strom wird ein Plasmastrahl erzeugt, der das Material aufschmilzt, welches dann mit Druckluft abgetragen wird.  So lassen sich mühelos alle leitenden Metalle wie z.B. Normstahl, Edelstahl, Kupfer, Aluminium, Titan u.v.m. präzise schneiden.
• Schnittstärke – Trennschnitte sind materialabhängig bis zu 14 mm möglich. Baustahl ST37 bis 14 mm, V2A oder V4A bis 8 mm, Aluminium bis 5 mm.
• Schneidstrom – Stufenlose Einstellung von 15 bis 50 A.
• Luftnachlauf – Stufenlos einstellbarer Luftnachlauf von 3 bis 10 Sekunden, um den Brenner zu kühlen und den Verschleiß der Düse und Elektrode zu mindern.
• Hinweis: Das Gerät ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches Niederspannungsversorgungssystem erfolgt. Es kann, sowohl durch leitungsgebundene als auch abgestrahlte Störung möglicherweise schwierig sein, in diesen Bereichen elektromagnetische Verträglichkeit sicher zu stellen.



Technische Daten

• Ausgangsstrom (WIG/MMA/MIG/CUT):  WIG,MMA: 10-200A / MIG: 40-200A / CUT: 15-50A
• Schutzart: IP21S
• Netzspannung: 1 x 230V AC (+- 15%)
• Netzfrequenz: 50/60 Hz
• Maximaler Netzstrom (l_1max) (WIG/MMA/MIG/CUT): 26,8A / 41,7 A / 35,7 A/ 37,2A
• Größter effektiver Netzstrom (l_1err) (WIG/ M MA/MIG/ CUT): 10,4A I 13,2A I 13,8A I 14,4A
• Luftdruck CUT: max. 4Bar
• Luftdurchfluss CUT: min. 100L/min
• Gewicht: 13kg
• Maße L x B x H (mm): 440 X 255 X360
• Netzanschluss: CEE 7/7 Schuko Stecker
• Normen: IEC 60974-1; EN 60974-10 (Class A)

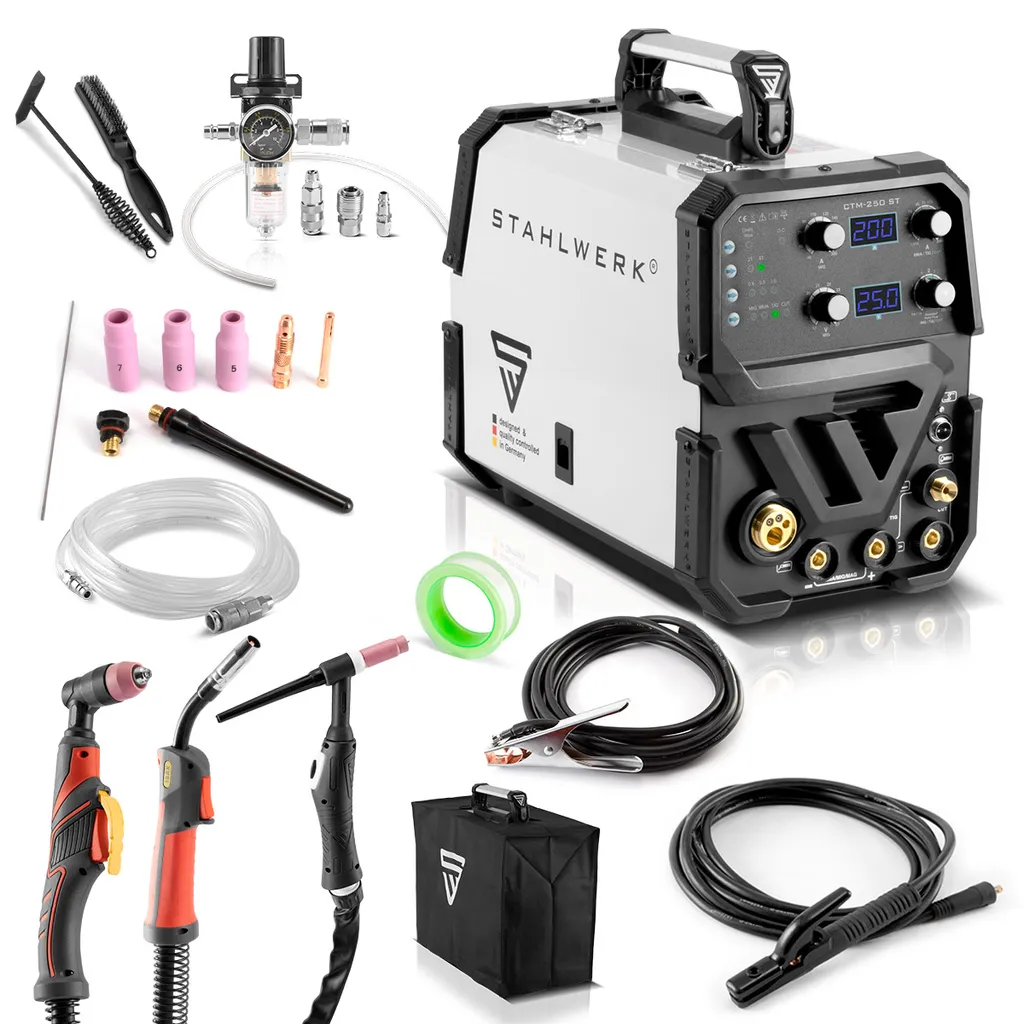

Lieferumfang

• Das Kombi-Schweißgerät STAHLWERK CTM-250 ST
• Profi WIG-Schweißbrenner „WP-26F“ / Schlauchpaket 3 Meter mit flexiblem Brennerkopf und Knickschutz am Gasanschluss
• WIG TIG Zubehör-Set 8-teilig: 3 × Gasdüsen Größen: 5, 6, 7, 1 × Spannhülse Größe 1,6, 1 × Spannhülsengehäuse Größe 1,6, 2 × Brennerkappe – jeweils eine kurze und eine lange – 1 × universelle Wolframelektrode
• Profi Plasmaschlauchpaket „AG-60/SG-55“ 3 Meter
• Plasma-Zubehör-Set 3-teilig (dieses ist bereits auf dem Plasmabrenner vormontiert) : 1 × Plasmadüse, 1 × Plasmaelektrode, 1 × Keramikkappe
• Wasserabscheider mit Manometer und Snap-on Schnellkupplungen
• Verbindungsschlauch mit Snap-on Schnellkupplungen vom Gerät zum Wasserabscheider, inkl. 6 teiligem Anschlussset
• Profi MIG-Schweißbrenner „AK-15“ / Schlauchpaket 3 Meter mit Eurozentralanschluss
• MIG Zubehör-Set 3-teilig (dieses ist bereits auf dem MIG/MAG Brenner vormontiert): 1 × Gasdüse, 1 × Stromdüse 0,8mm, 1 × Gasdüsenträger
• Massekabel 3 Meter
• Elektrodenhalter 3 Meter
• Schlackehammer
• Drahtbürste
• Gasverbindungsschlauch mit Schnellkupplung 5 Meter
• Drahtführungsrollen 0,6 mm & 0,8 mm / 0,8 mm & 1,0 mm / 1,0 mm & 1,2 mm ist bereits im Gerät verbaut
• Schutzhülle
