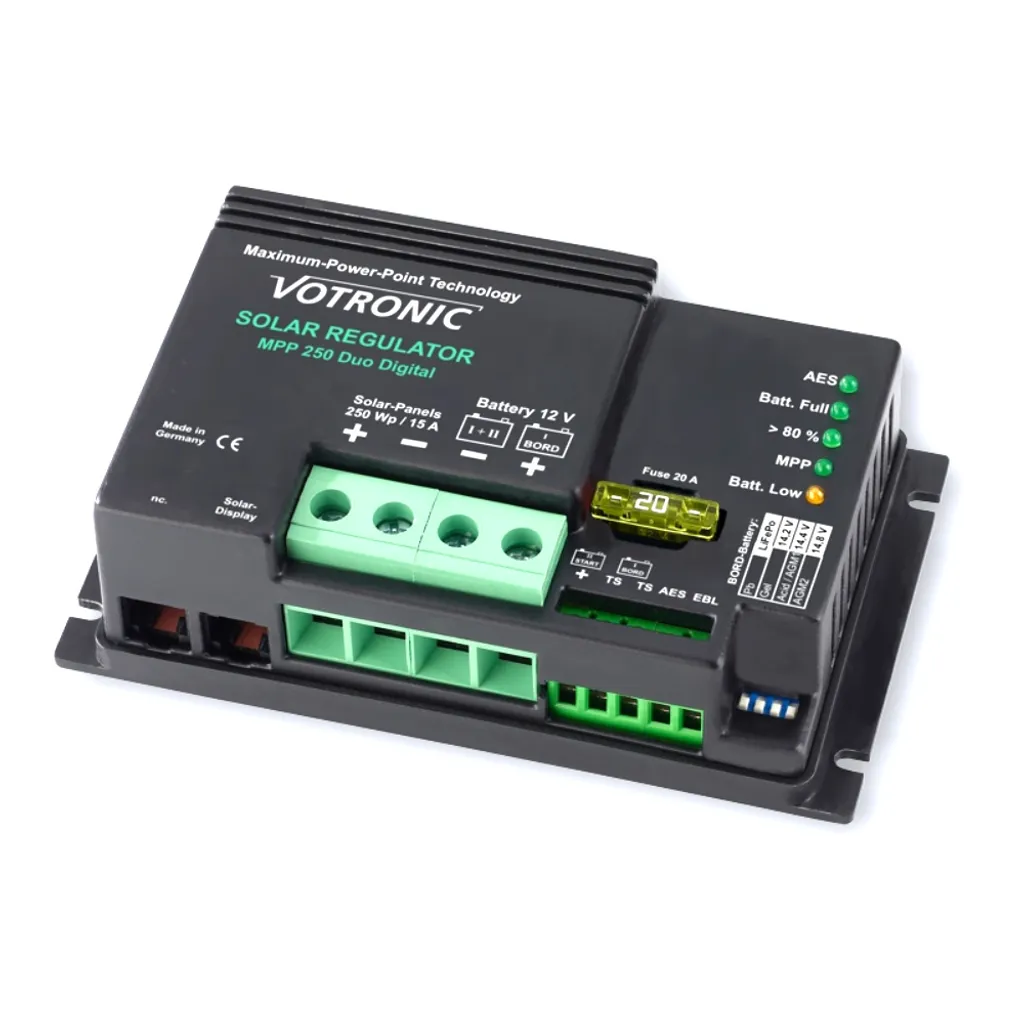

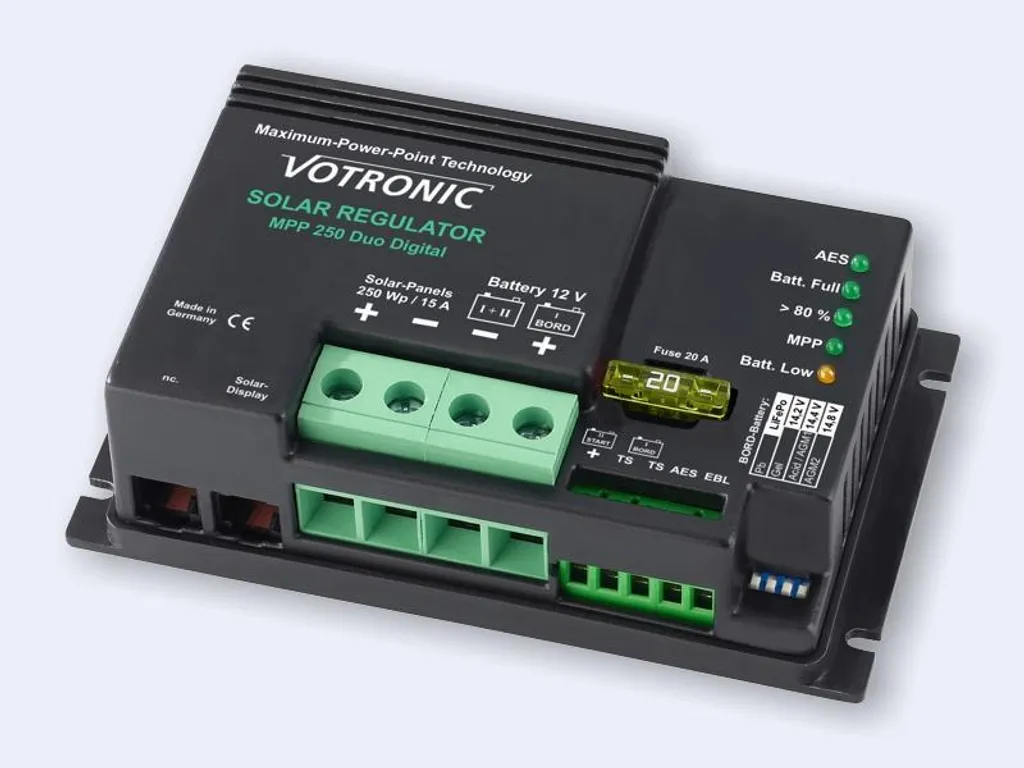

Votronic Solar-Regler MPP 250 Duo Dig. 15A

Beachten Sie, dass der Solar-Laderegler nur mit Solar-Panels bis zur maximalen Leistungsangabe (Wp) und unterhalb der maximal zulässigen Spannung (Voc) verwendet werden darf. Darüber hinaus ist der Regler nicht für ein eingangsseitigen Anschluss (+/- Solar-Panels) von Wind-, Wasser-, Fuel- oder Motor-Generatoren, Netzteilen, Batterien oder anderen Stromquellen geeignet.

MPP Solar-Regler für hochwertige Reisemobile, Caravan und Boote. Votronic Solar-Regler der Serie „MPP“ (Maximum-Power-Point) mit „IU1oU2“-Ladekennlinie werden als Bindeglied zwischen Solar-Panel(s) und Batterie(n) geschaltet. Bei der MPP-Technologie ermittelt der Regler immerzu automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solar-Module. Er transformiert dann den Spannungsüberschuss des Solar-Moduls auf einen höheren Ladestrom für die Batterie um (verwirklicht durch Hochfrequenz-Schaltreglertechnologie mit hohem Wirkungsgrad). Dieser Ladestromzugewinn sorgt für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage. Die MPP Solar-Regler arbeiten vollautomatisch, sind wartungsfrei und bieten folgende Funktionen:

• • MPP-Ladestrom-Zunahme gegenüber herkömmlichen Reglern durch den Einsatz modernster Reglertechnologie (Mikroprozessor) um 10 % bis 30 % (Wirkungsgrad > 95 %). Das Leistungsplus zeigt sich insbesondere zur kühleren Jahreszeit und z. B. bei Hochnebellagen, geringerer und diffuser Beleuchtung (Überwinterung).
  • Für das Laden von Blei-Gel-, Blei-AGM-, Blei-Säure- Batterien oder LiFePO4- Komplettbatterien (mit integriertem BMS, Balancing, Sicherheitsbeschaltung und Zulassung!) der angegebenen Nennspannungen und die Mitversorgung von an diesen Batterien angeschlossenen Verbrauchern in fest installierten Systemen mit den angegebenen Batteriekapazitäten und Ladeprogrammen.
  • Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
  • Zwei Batterie-Ladeausgänge: Automatisches Laden der Hauptversorgungs-Bord-Batterie (BORD I) sowie Stützladung und Ladeerhaltung (max. 1 A) der Fahrzeug-Starterbatterie (Start II) mit Schutz vor Überladung.
  • Überwachungsfreie Ladung: Serienmäßiger Schutz gegen Überlast, Überhitzung, Verpolung und Batterie-Rückentladung (bei zu geringer Solarleistung z. B. Dämmerung, nachts etc.).
  • Parallel-/Puffer-Betrieb: Einhaltung der Ladevorschriften auch bei gleichzeitigem Betrieb von Verbrauchern.
  • Überladeschutz: Regelt den Ladestrom der Batterie bei zu viel Solarleistung und voller Batterie zurück, sorgt bei Stromverbrauch durch sofortiges Nachladen für einen möglichst hohen Ladezustand der Batterie.
  • „IU1oU2“-Ladekennlinie: Definierte Ladespannungserhöhung (U1) verhindert schädliche Säureschichtungen (Blei) und sorgt für Ausgleichsladung der einzelnen Batteriezellen (Blei und Lith.), danach automatische Erhaltungsladung (U2).
  • Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
  • Bordnetzfilter: Problemloser Parallelbetrieb mit Wind- und Motorgeneratoren, Netz-Ladegeräten, Lichtmaschinen etc.
• Messausgang für EBL, evtl. vorhandener Elektroblock im Wohnbereich des Fahrzeugs: Ermöglicht die bequeme Verwendung einer im Elektroblock eingebauten (Solar-) Stromanzeige zur Kontrolle der Solar-Anlage.

• Schaltausgang „AES“ (nur MPP 250, MPP 350 und MPP 430): Bewirkt bei dauerhaft reichlich Solar-Leistungsüberschuss das automatische Umschalten von Kühlschränken mit „AES“ (Automatic Energy Selector, Electrolux / Dometic) von Gas- auf 12 V-Betrieb.
• Anschluss für Batterie-Temperatur-Sensor (Art.-Nr. 2001): Bei Blei-Batterien erfolgt die automatische Anpassung der Ladespannung an die Batterie-Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung und -belastung vermieden.
  LiFePO4-Batterien: Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen.Unbedingt empfohlen, wenn die Batterietemperatur im laufenden Betrieb unter 0°C fallen kann.
• Steckerfertig für den Anschluss der Votronic Solar-Anzeigegeräte LCD-Solar Computer S zur optimalen Kontrolle der Anlage.

Auch erhältlich in Boots-Ausführung mit vor Feuchtigkeit geschützter Elektronik!

Technische Daten

Batterie-Nennspannung (AC) in [V]	12
Solarmodul-Leistung max. [Wp]	250
Solarmodul-Strom max. [A]	15,0
Solarmodul-Spannung max. [V]	50
Ladestrom Batt. I / II max. [A]	18 / 1,0
Ladekennlinie	IU1oU2
Batterietyp einstellbar	Säure, Gel, AGM, LiFePO4
Eigenverbrauch in [A]	0,004
Überladeschutz	ja
Rückstromsperre (Nachtbetrieb)	ja
Bordnetzfilter	ja
Anzahl Ladeausgänge	2
Schutz gegen Überlast, Überhitzung, Verpolung	ja
Anschluss Temperatur-Sensor	ja
Ausgleich der Spannungsverluste auf den Ladekabeln	ja
Anschluss LCD-Solar-Computer S	ja
Ausgang EBL-Solarstromanzeige	ja
Temperaturbereich [°C]	-20 bis +45
Maße (BxHxT) in [mm] – Maße inkl. Befestigungsflansche, ohne Anschlüsse	131 x 40 x 77
Gewicht [g]	235
Normen
Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend
Lieferumfang: Bedienungsanleitung

Batterie-Nennspannung (AC) in [V] 12 Solarmodul-Leistung max. [Wp] 250 Solarmodul-Strom max. [A] 15,0 Solarmodul-Spannung max. [V] 50 Ladestrom Batt. I / II max. [A] 18 / 1,0 Ladekennlinie IU1oU2 Batterietyp einstellbar Säure, Gel, AGM, LiFePO4 Eigenverbrauch in [A] 0,004 Überladeschutz ja Rückstromsperre (Nachtbetrieb) ja Bordnetzfilter ja Anzahl Ladeausgänge 2 Schutz gegen Überlast, Überhitzung, Verpolung ja Anschluss Temperatur-Sensor ja Ausgleich der Spannungsverluste auf den Ladekabeln ja Anschluss LCD-Solar-Computer S ja Ausgang EBL-Solarstromanzeige ja Temperaturbereich [°C] -20 bis +45 Maße (BxHxT) in [mm] – Maße inkl. Befestigungsflansche, ohne Anschlüsse 131 x 40 x 77 Gewicht [g] 210 Normen &…

MPP 250 Duo Digital Solarregler 12 Volt. Solarmodulleistung bis 250Wp. Ladestrom 17,5A und 1A für Starterbatterie. Anschluss für AES-Kühlschrank. Für den Anschluss an ein Schaudt EBL ist die Kabelbrücke (Art. 851304) erforderlich. Temperatursensor (Art. 80181) optional.
